Monitorização consumo em casa

[Erbium]

Pera lá: Eu pensava que a leitura do sentido da corrente se devia apenas à nova versão do firmware.
Qual é a alteração ao hardware do PZEM004 para isso?
Eu até ia jurar que já meti a versão 2.4 num PZEM mais antigo que lá tinha e passei a obter o sentido da corrente, mas posso estar equivocado.

Implica hardware, inclusive há mais uma ligação PZEM -> ESP...

[RJSC]

Essa alteração do RJSC pode ser pública?

Nada a esconder:

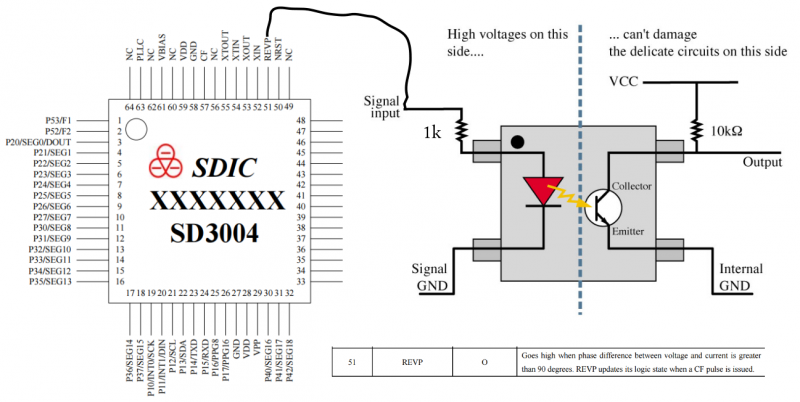

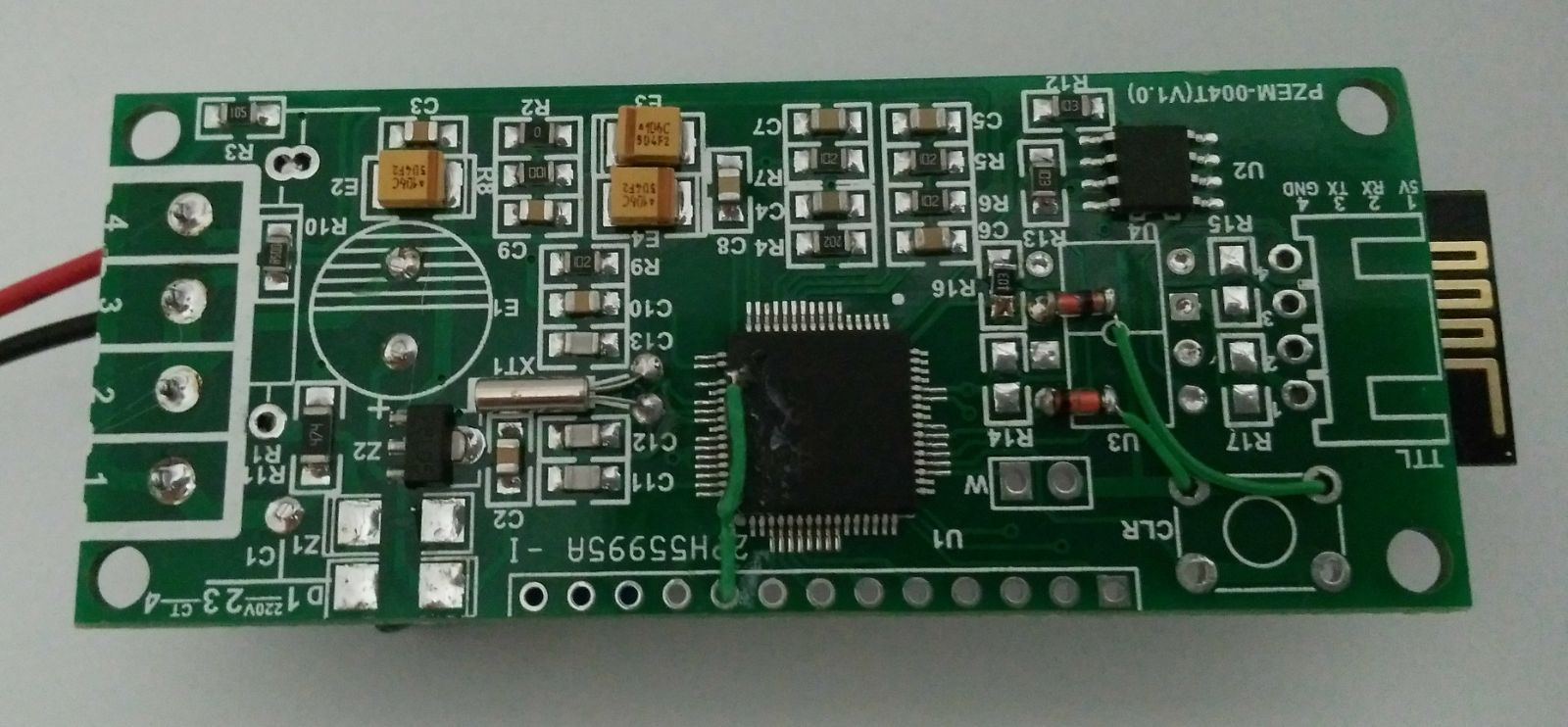

É preciso é mão para soldar no pino do circuito integrado no PZEM (SD3004 acima).
O pino em causa está debaixo do condensador amarelo.
Cuidado é com o PZEM-004 que o circuito fica com tensão de rede.

O isolamento da saída também não vale nada, apenas tem 0,2mm de espaçamento. É muito fácil com humidade do ar ou poeira passar tensão da rede para a saída.

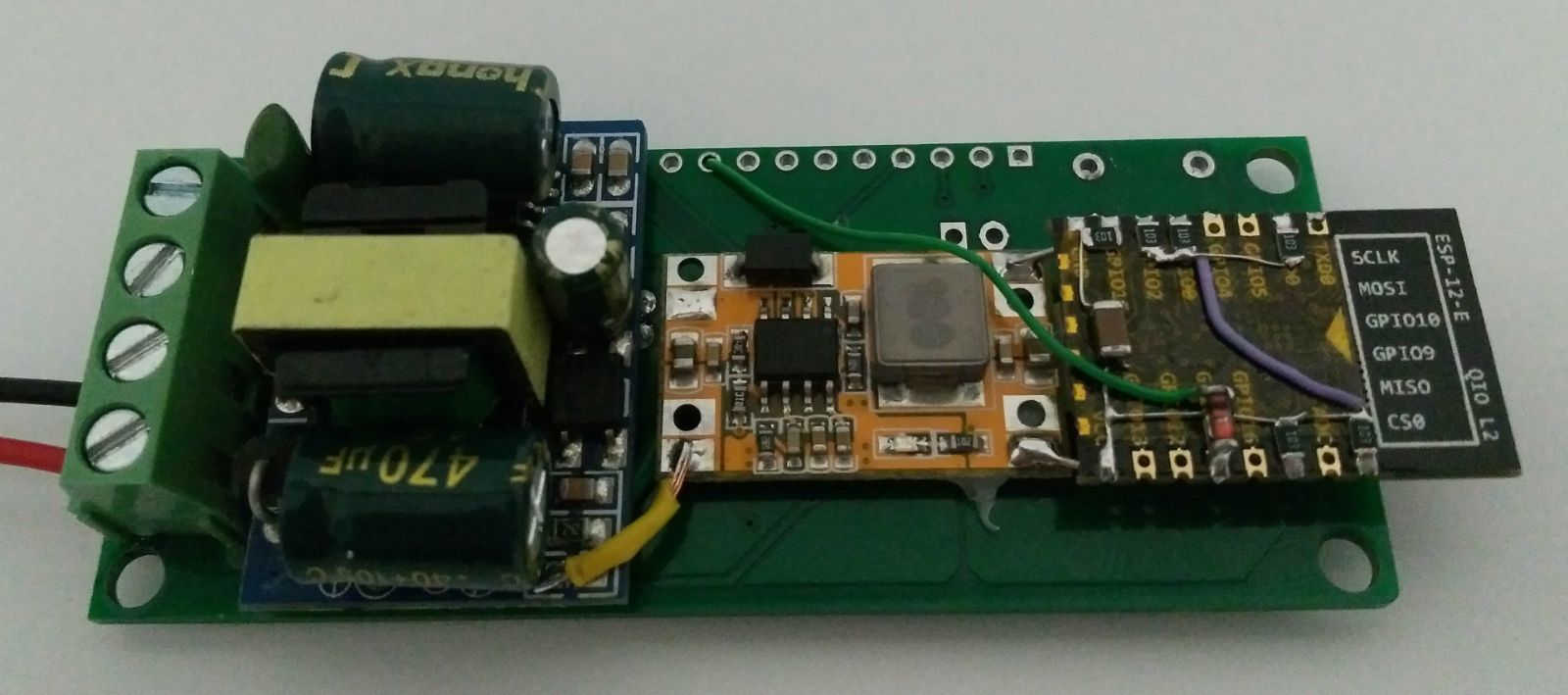

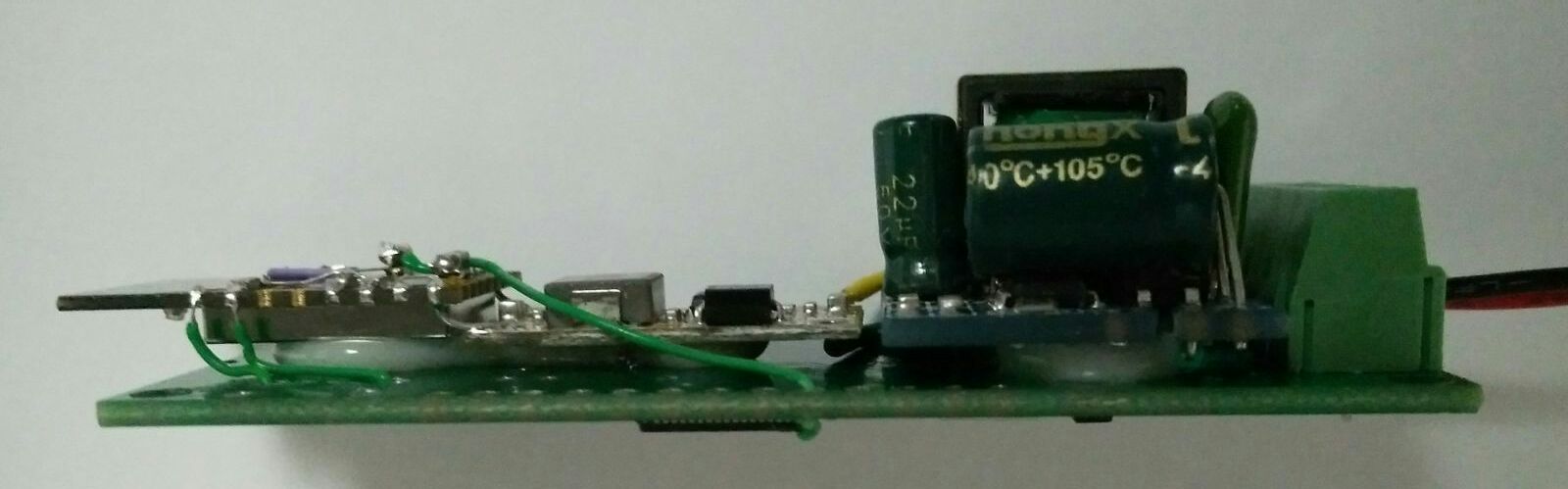

Assim sendo o que recomendo em quem for mexer no hardware é remover o isolamento e a fonte de alimentação original pouco eficiente do PZEM e colocar o ESP8266 não isolado da rede elétrica.
Como é para usar via wi-fi não oferece qualquer risco acrescido:

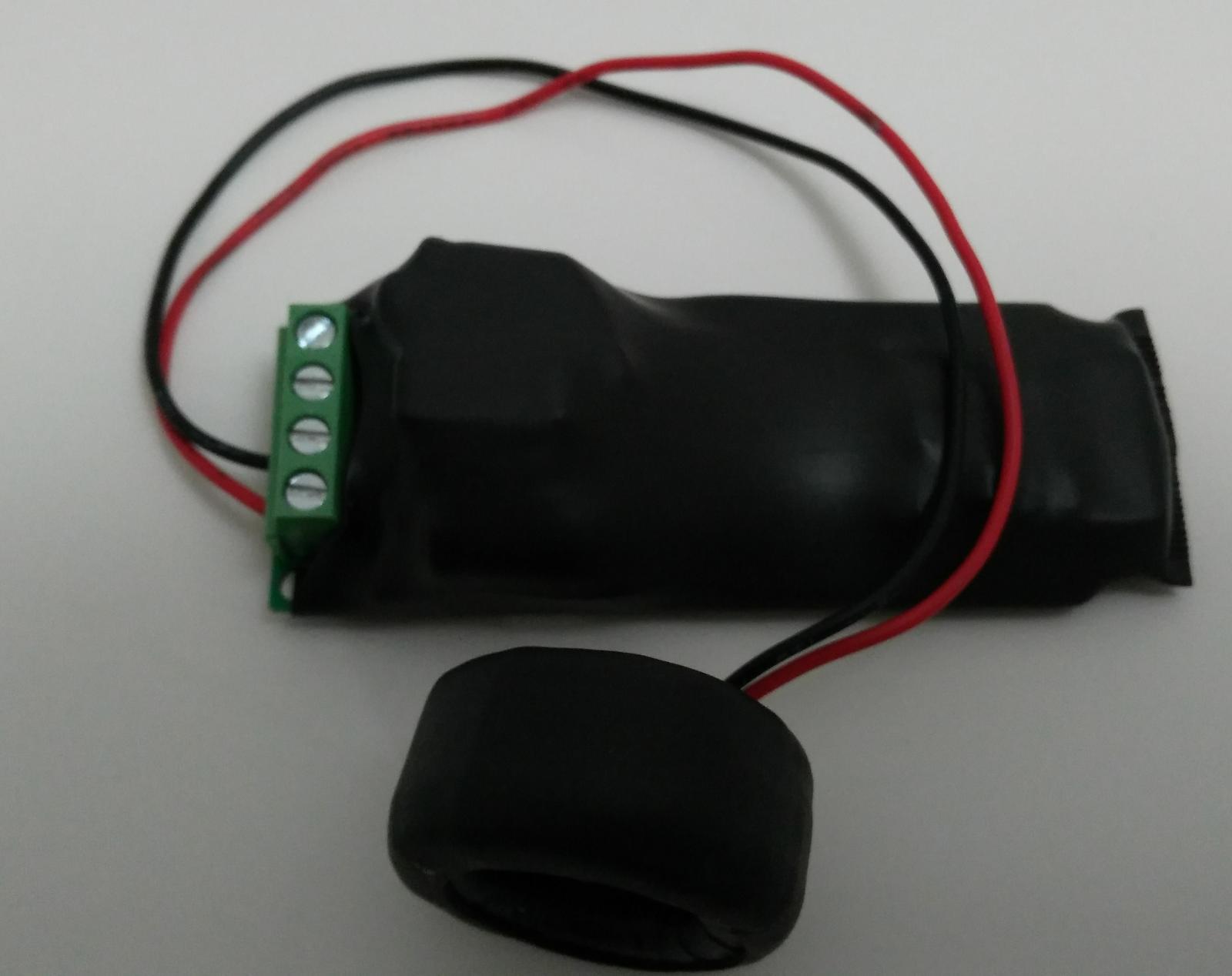

[RJSC]

Pera lá: Eu pensava que a leitura do sentido da corrente se devia apenas à nova versão do firmware.
Qual é a alteração ao hardware do PZEM004 para isso?
Eu até ia jurar que já meti a versão 2.4 num PZEM mais antigo que lá tinha e passei a obter o sentido da corrente, mas posso estar equivocado.

O firmware tem a opção para ativar o pino de deteção de sentido de corrente, mas sem nada lá ligado faz de antena apanha valores ao calha do ar e vai mudando o sinal da corrente e potência.

[Apr]

O trabalho é impróprio para cardiacos, o pino é demasiado pequeno e frágil para ser trabalhado. Eu não consigo fazer essa alteração, só o RJSC é que consegue.


Em relação ao medidor propriamento dito neste momento com o firmware que está disponivel permite:
- Medir 1 2 ou 3 fases independentes.
- Direção da corrente com os devidos "hacks" de HW só no primeiro PZEM
- permite uma rede 1-wire de até 10 sensores de temperatura digitais DS18B20
- Permite ligar um relé para atuar uma carga
- A parametrização é toda por pagina web incorporada
- Os dados são entregues por WiFi local para um servidor MQTT ou emoncms (local ou na internet)
- Pode fazer updates OTA


E já agora deixo aqui uma advertência importante: Este medidor é barato e bastante preciso mas também é perigoso pois não há isolamento entre os 230V e a parte da medição. eu já perdi conta aos PZEMs que estourei por parvioces. Se nunca fizeram nada disto e quiserem começar por aqui é má ideia.

[VETL]

Pera lá: Eu pensava que a leitura do sentido da corrente se devia apenas à nova versão do firmware.
Qual é a alteração ao hardware do PZEM004 para isso?
Eu até ia jurar que já meti a versão 2.4 num PZEM mais antigo que lá tinha e passei a obter o sentido da corrente, mas posso estar equivocado.

O firmware tem a opção para ativar o pino de deteção de sentido de corrente, mas sem nada lá ligado faz de antena apanha valores ao calha do ar e vai mudando o sinal da corrente e potência.

Mas isso com o NodeMcu também é necessário? Não vejo nenhuma alteração dessas nos meus pzem's...

[RJSC]

Mas isso com o NodeMcu também é necessário? Não vejo nenhuma alteração dessas nos meus pzem's...

É. Mas no teu caso (trifásico) não há muito a fazer. O firmware suporta apenas uma entrada de direção e tens 3 correntes diferentes.
Além das 3 entradas de direção, ainda era preciso fazer a soma das 3 potências e determinar se a potência global é de importação ou exportação.

[VETL]

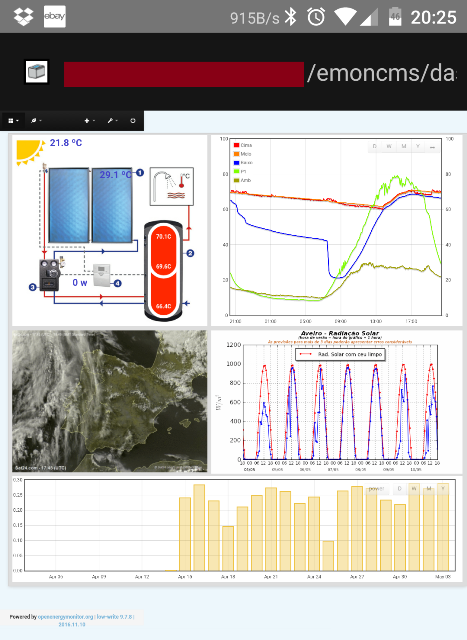

Como tinha lá PZEM004 de sobra e NodeMcu, meti um a monitorizar a bomba da circulação forçada dos painéis AQS (na verdade eu só queria saber se ela está ligada ou não e quando liga/desliga - não é por causa do consumo... lol):

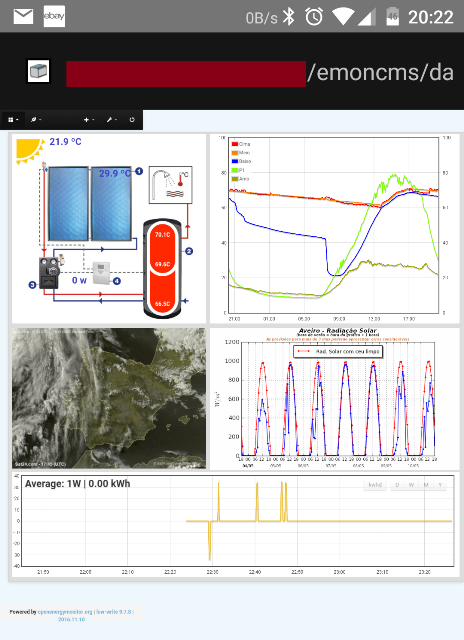

Tinha-lhe metido o firmware da versão 2.4 e instalado o sensor de corrente numa posição qualquer (ao calhas). Na página web do NodeMcu tinha ativo a direção da corrente, pelo que, as primeiras leituras ligando e desligando manualmente a bomba eram negativas.
Depois foi só tirar a pelica da direção da corrente e já ficou bem. Mas as medidas negativas eram iguais às positivas:


Foi por isso que me convenci que os PZEM's não necessitavam de qualquer alteração adicional, mas já vi que deve ter sido mera coincidência...

[Erbium]

Não é coincidência, se ativaste o 2-way ele fica à espera do sinal de direção no pin associado a isso, não tendo lá ligado nada vai medir sempre igual, no teu caso ia dar sempre negativo tivesse a consumir ou a exportar. Penso eu de que...

[VETL]

Não é coincidência, se ativaste o 2-way ele fica à espera do sinal de direção no pin associado a isso, não tendo lá ligado nada vai medir sempre igual, no teu caso ia dar sempre negativo tivesse a consumir ou a exportar. Penso eu de que...

Ah, ok. Entendi. Obrigado.

[mafgod]

Obrigado a todos pelas infos extras.
Acho que vou continuar mais uns tempos com o efergy
